常规485

JME8485 是一款半双工通信的 RS485 高速收发器，其包含一路驱动器和一路接收器。具有±15kV 人体模式 ESD 保护以及失效保护电路，当接收器输入开路或短路时，确保接收

器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出

逻辑高电平。JME8485 具有低摆率驱动器，能够减小 EMI 和由于不恰当的终端匹配电缆所

引起的反射，并实现高达 500Kbps 的无差错数据传输。此外，JME8485 其接收器具有 1/8

单位负载输入阻抗，总线上可以挂接多达 256 个收发器。

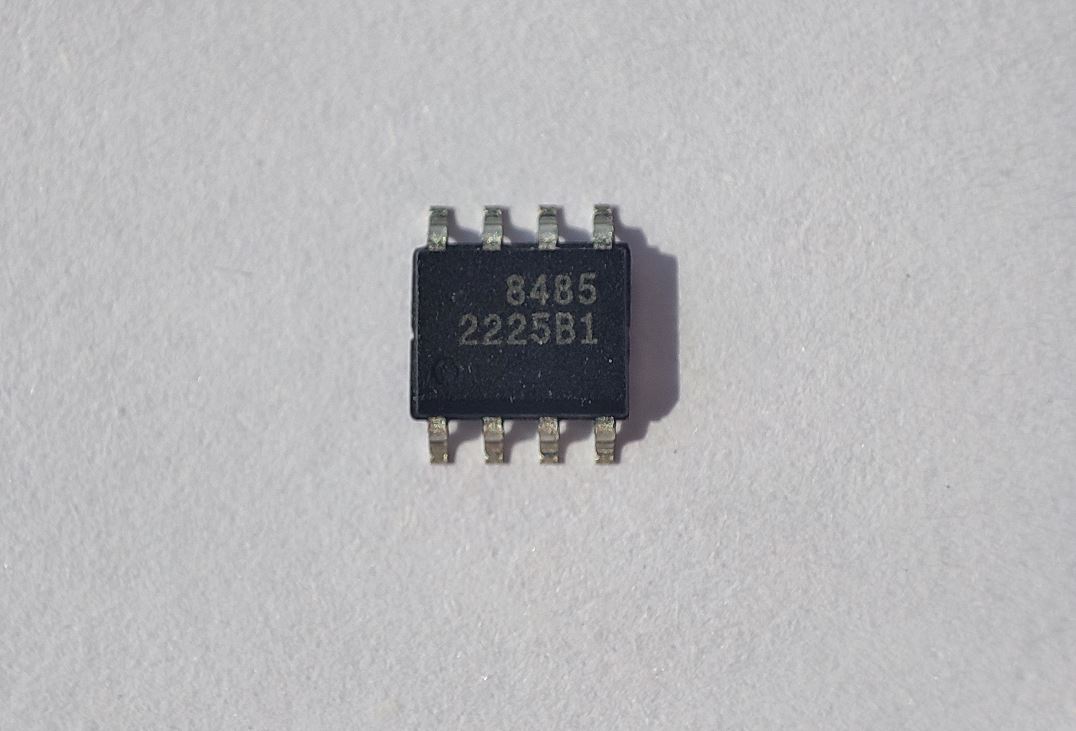

JME8485 采用 SOP8 封装。

特点:

• 关断模式功耗不到 1uA
• 提供工业标准的 8 引脚 SOP 封装
• 总线上最多挂接多达256个收发器（视施工环境等因素）
• 真正的失效保护接收器兼容于EIA/TIA-485
• 强大的摆率控制功能有助于实现无差错数据传输
• ESD保护能力强：

         HBM 人体模式：±15kV

         IEC 61000-4-2：

         接触放电 ±12kV

         空气放电 ±15kV
