FM33LC0*系列-低功耗32位ARM M0+ 内核

概述：

FM33LC0*系列是基于ARM Cortex-M0内核的32位低功耗MCU芯片，最大可支持256KB FLASH程序存储器和 24KB RAM，集成LCD驱动、比较器、带温补的RTC、12位高速SAR ADC、OPA、USB、AES、UART、2路LPUART、I2C、SPI等通用外设接口。

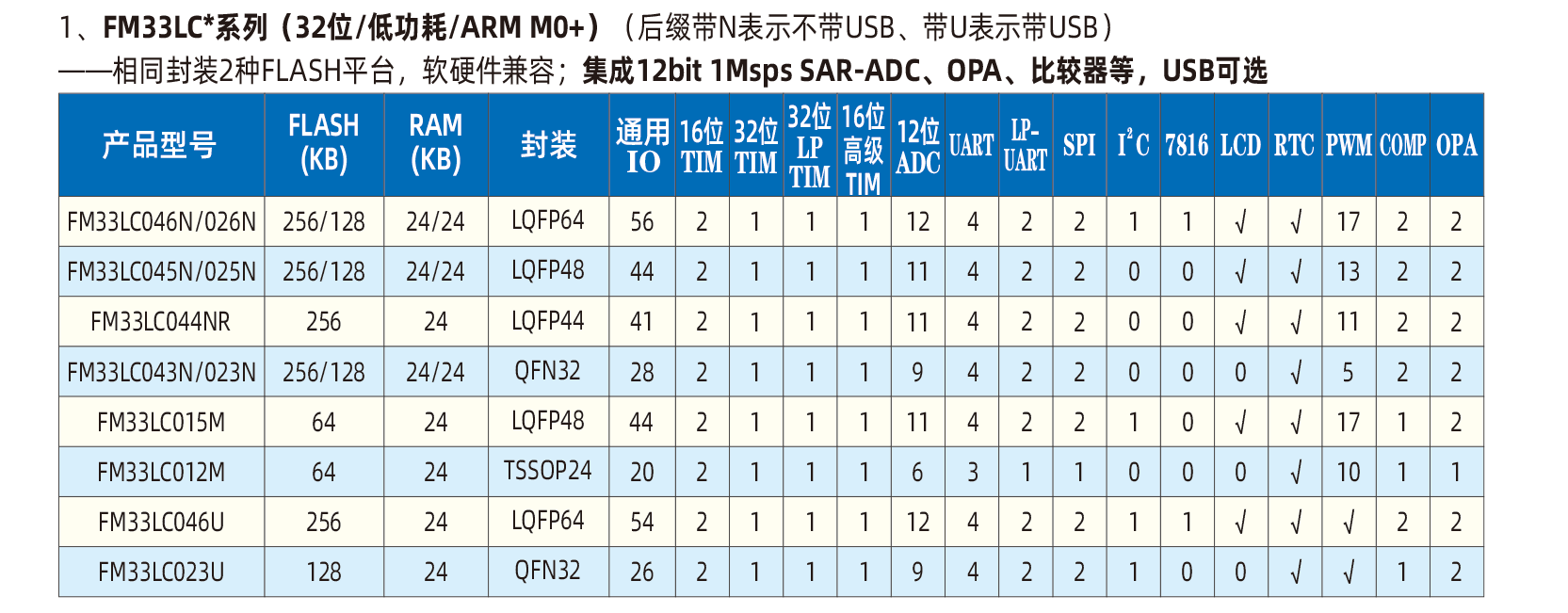

支持多种规格与封装：LQFP64/LQFP48/QFN32/TSSOP20。

主要特性如下：

1、工作电压范围：1.8V~3.6V (USB)；1.8V~5.5V (no USB)
2、工作温度范围：-40℃~+85℃
3、处理器内核
—ARM Cortex-M0
—支持用户/特权模式
—最高主频64Mhz
—SWD调试接口
—24bit Systick定时器
4、低功耗技术平台
—典型运行功耗120uA/MHz@48MHz，98uA/MHz@64MHz (Coremark)
—32KHz下LPRUN功耗：typ 30uA
—Sleep模式：typ 6uA
—DeepSleep模式，RTC走时+全部RAM保持+CPU内核保持：typ 1.5uA
—DeepSleep模式，RTC停止+全部RAM保持+CPU内核保持：typ 0.8uA
5、存储器
—64/128/256KB Flash空间
—Flash擦写寿命：100,000次
—Flash数据保存时间：10年@85℃
—用户代码保护
—最大24KB RAM空间
6、丰富的模拟外设
—高可靠、可配置BOR电路（支持4级可编程下电复位阈值）
—超低功耗PDR电路（支持4级可编程下电复位阈值）
—可编程电源监测模块（SVD）
—2xOPA
—2x低功耗模拟比较器
—12bit 1Msps SAR-ADC
—高精度温度传感器，精度+/-3℃(-40℃~+85℃)
7、通用通信接口
—UART*4
—LPUART*2
—7816主机*1
—SPI*2，主从模式
—I2C*1，1Mbps Fm+，主从模式
—7通道外设DMA
8、可编程CRC校验模块
9、USB从机
—USB2.0 FS device，支持无晶振
—支持以下端点：1个双向control，2个可配置IN，2个可配置OUT
—512 bytes Packet RAM
—USB2.0 LPM支持
—Suspend/Resume
10、定时资源
—16bit高级定时器*1，最高PWM分辨率120MHz
—16bit通用定时器*2
—32bit基本定时器*1
—24-bit Systick*1
—32-bit低功耗定时器*1
—带窗口的CPU看门狗定时器*1
—系统看门狗定时器*1
—低功耗实时时钟日历（RTCC），带有数字调校功能，调校精度+/-0.476ppm
11、LCD显示控制电路
—最大支持4COM×32SEG / 6COM×30SEG / 8COM×28SEG
—1/3 bias、1/4bias
—片内电阻分压
—支持休眠显示
12、安全算法
—AES硬件运算单元，128/192/256-bit
—AES支持ECB/CBC/CTR/GCM/GMAC模式
—真随机数发生器
13、时钟发生电路
—片上可配置高速RC振荡器，可配置频率输出8/16/24MHz，出厂调校误差+/-0.5%，8MHz
全温区误差小于+/-2%
—低功耗32768Hz晶体振荡器，带有停振检测电路
—低功耗低速RC振荡器，32KHz
—高频晶体振荡器，4~16MHz
—PLL，输入1MHz，最高输出64MHz，非分频输出128MHz
